據(jù)正航儀器設(shè)備有限公司掌握的相關(guān)資料報(bào)道，在室溫至500℃的溫度范圍內(nèi),國產(chǎn)95瓷的熱膨脹系數(shù)為6.7一8.7,由此看來坡璃釉涂層的熱膨脹系數(shù)與95瓷是相匹配的。玻璃釉的熱膨脹系數(shù)略小于95瓷,測定了玻璃釉的抗壓強(qiáng)度,抗折強(qiáng)度,瓷管與鉑絲的粘結(jié)拉伸強(qiáng)度以及與95瓷片的剪切強(qiáng)度。
抗壓強(qiáng)度采用直徑中10毫米、高10毫米的玻璃圓柱體試樣,在抗壓試驗(yàn)機(jī)上測定抗壓強(qiáng)度?？拐蹚?qiáng)度的試樣為50 *10 *3.8(毫米)的長方體,在抗折機(jī)上測定其斷裂負(fù)荷。
粘結(jié)拉伸強(qiáng)度試樣的制備是用直徑為小2毫米、長7毫米的單L95瓷管,將直徑中0.3毫米的鉑銘絲用玻璃釉粘在瓷管兩端的孔內(nèi),鉑銘絲伸進(jìn)孔內(nèi)約2.5毫米。粘后于900℃燒結(jié),燒后在拉伸試驗(yàn)機(jī)上進(jìn)行拉伸試驗(yàn),取其斷裂處在鉑銘絲與瓷管接頭處的試樣,計(jì)算其拉伸強(qiáng)度。剪切強(qiáng)度的測定采用2823*10毫米的氣瓷片,在瓷片表面含的面積上涂玻璃釉,隨后將兩片搭接起來進(jìn)行燒結(jié),粘結(jié)層厚度約0.1一0.2毫米。

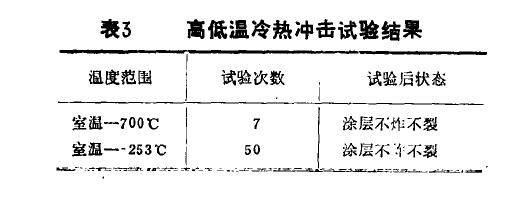

在測定了玻璃釉的物理性能和機(jī)械性能之后,進(jìn)行了玻璃釉與瓷管的匹配試驗(yàn)。即將燒有玻璃釉的瓷管做了高低溫冷熱沖擊試驗(yàn)。高溫段是從室溫至700℃,低溫段是從室溫至一253℃,試驗(yàn)結(jié)果見表3。


結(jié)果表明,這種玻璃釉涂層在低溫上與9 5瓷匹配性極好,用它做。一25 3℃溫區(qū)的低溫
鉑電阻溫度計(jì)電絕緣涂層是十分可靠的。式中表2指標(biāo)(公斤/厘米)

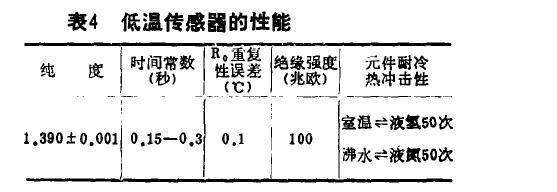

在上述試驗(yàn)基礎(chǔ)上,配合有關(guān)單位制作了用于低溫鉑電阻溫度傳感器。傳感器的主要性能指標(biāo)列人表4。



需說明,原鉑絲的純度R:/R。為1.391,制成鉑電阻溫度計(jì)之后,由于應(yīng)力沒能完全消除,純度有所下降,但滿足了使用要求。時(shí)間常數(shù)的測定,是將鉑電阻溫度計(jì)從0℃的冰水中快速投放到50℃或80℃的攪拌熱水中,取其溫度飛升曲線的63.2%時(shí)的時(shí)間為時(shí)間常數(shù),同時(shí)還做了從氣氮到液氮,從氣氫到液氫的飛升曲線,其時(shí)間常數(shù)均在。0.15一0.3秒之間。元件的絕緣強(qiáng)度是在玻璃釉涂層的厚度為0.1一0.2毫米時(shí),用10伏兆歐表測定了常溫常濕條件下以及敏感元件放入水中時(shí)的鉑電阻引出線與玻璃釉表面的絕緣電阻值。在做敏感元件耐冷熱沖擊試驗(yàn)時(shí),選了一只美國Resemlt公司生產(chǎn)的外繞陶瓷型鉑電阻元件和一只英國Lab facility公司生產(chǎn)的內(nèi)繞陶瓷型鉑電阻元件進(jìn)行對比試驗(yàn),其結(jié)果是上述兩只鉑電阻元件在經(jīng)歷了沸水井液氮50次的冷熱沖擊后架和涂層炸裂。
由我們公司（正航儀器設(shè)備有限公司）制作的鉑電阻元件在經(jīng)受了相同條件的試驗(yàn)之后,元件完好無損,這進(jìn)一步說明涂層與95瓷匹配性極好,鉑電阻元件在耐冷熱沖擊性和可靠性方面可和美國同類產(chǎn)刃、相比關(guān)。http://www.hkyspm.com
